کابل فلت
کابل‌های فلت نوارهای نازک و انعطاف‌پذیری هستند که یونیت اسکن، کنترل پنل و هد را به برد اصلی وصل می‌کنند؛ قطعه‌ای کوچک با اثری بزرگ.

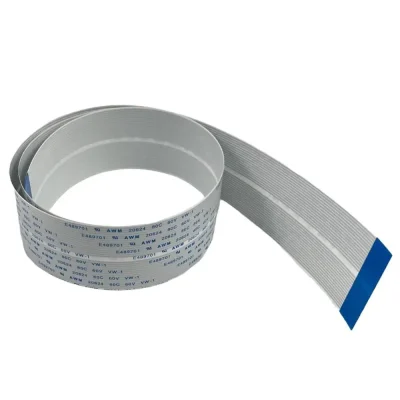

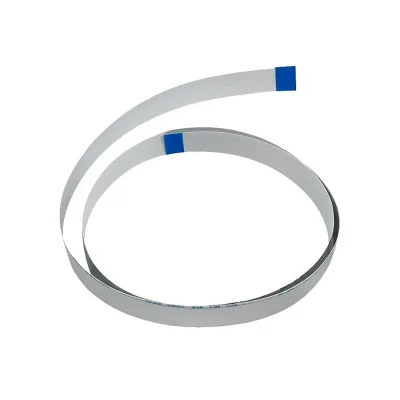

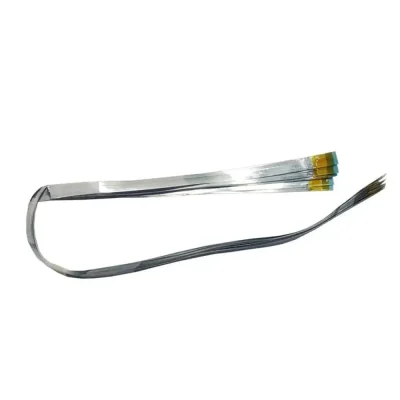

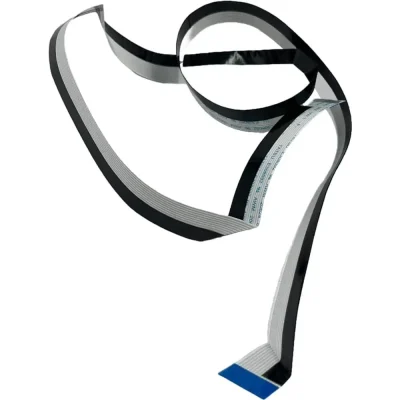

در پرینترهای چندکاره، یونیت اسکن روی درب متحرک یا کالسکه‌ای قرار دارد که هر بار اسکن، جابه‌جا می‌شود. کابل فلت این حرکت را با خم شدن مداوم دنبال می‌کند و به همین دلیل، پس از هزاران بار رفت‌وبرگشت، رشته‌های داخلی آن ممکن است ترک بخورند یا محل خم شدن آن ساییده شود. در مدل‌هایی مانند سامسونگ 3405 و SCX-4521 یا کانن 216، کابل فلت اسکنر از قطعات پرتعویض است.
علائم کابل فلت معیوب گاه گمراه‌کننده است: خطوط رنگی یا سیاه عمودی در اسکن و کپی، خطای اسکنر هنگام روشن شدن، کار نکردن بخشی از کلیدهای کنترل پنل یا نمایشگر خاموش. این نشانه‌ها شبیه خرابی یونیت اسکن یا برد هستند؛ پس پیش از تعویض قطعات گران‌تر، کابل فلت را بررسی کنید. یک ترک کوچک در محل خم یا سوختگی سر کانکتور، عامل رایج است.
کابل جایگزین باید از نظر تعداد پین، فاصله پینها (Pitch)، طول و جهت کنتاکتها با کابل اصلی یکسان باشد. هنگام نصب، قفل کانکتور را آزاد کنید، کابل را صاف و کامل وارد کرده و سپس قفل را ببندید؛ کج قرار گرفتن کابل می‌تواند به برد آسیب بزند. قطعات مرتبط را در یونیت اسکن و برد فرمتر ببینید و برای عیب‌یابی دقیق به تعمیر اسکنر مراجعه کنید.
پرسش‌های متداول
خطوط عمودی در اسکن از کابل فلت است؟
ممکن است؛ کابل فلت ترکخورده یکی از علل رایج است و پیش از تعویض یونیت اسکن باید بررسی شود.
کابل فلت را با چه مشخصاتی انتخاب کنم؟
تعداد پین، فاصله پینها، طول و جهت کنتاکتها باید با کابل اصلی یکی باشد.
کابل فلت قابل تعمیر است؟
معمولاً خیر؛ تعویض آن مطمئنتر و اقتصادیتر است.
نصب نادرست کابل خطرناک است؟
بله؛ کابل کج ممکن است پایهها را اتصال کوتاه کند و به برد آسیب بزند.
